产品介绍

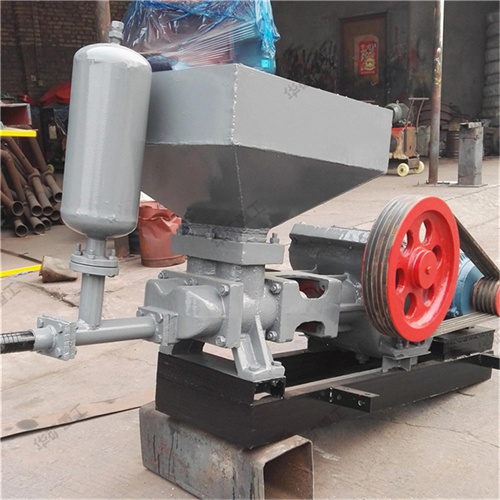

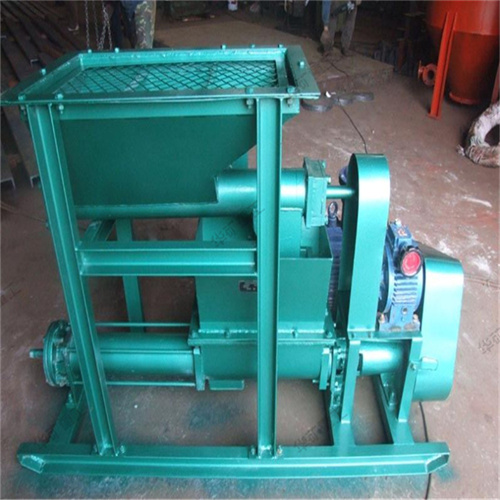

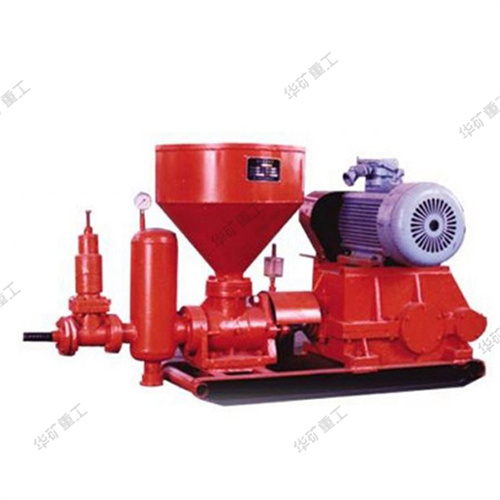

漏斗注浆泵可供矿山建井，地面和井下堵水，压注高浓度水泥浆液。漏斗下料注浆泵也可用于煤层注浆或其它非腐蚀性介质压注以及煤矿瓦斯抽放孔封孔注浆。由于漏斗下料自吸性能好和采用了具有一定弹性的橡胶阀球，故可以注浓度大或带有颗粒的浆液。

工作原理

漏斗注浆泵的电动机将动力经三角皮带、皮带轮、传动箱、斜齿轮轴、大齿轮、连杆、滚轮，将回转运动变为往复直线运动，带动拉杆，柱塞作往复运动，完成吸排浆动作。

技术参数

产品型号ZBL50/4-7.5(DLB-50/40)型漏斗注浆泵

参数名称单位基本参数

额定流量L/min50(60)

额定工作压力pa4

浆缸内经mm105

行程长度mm 75

往复次数min-181

配套电机功率KW7.5

配套电机型号YBK2-160M-6

重量KG 400

外形尺寸(LxWxH)mm2000x600x900

排浆口直径nn26
