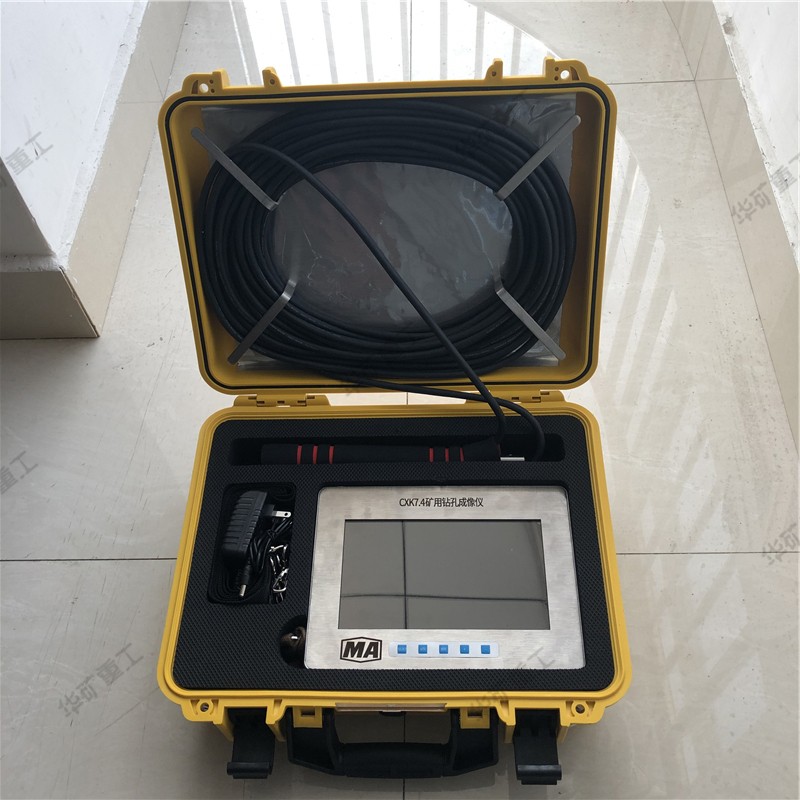

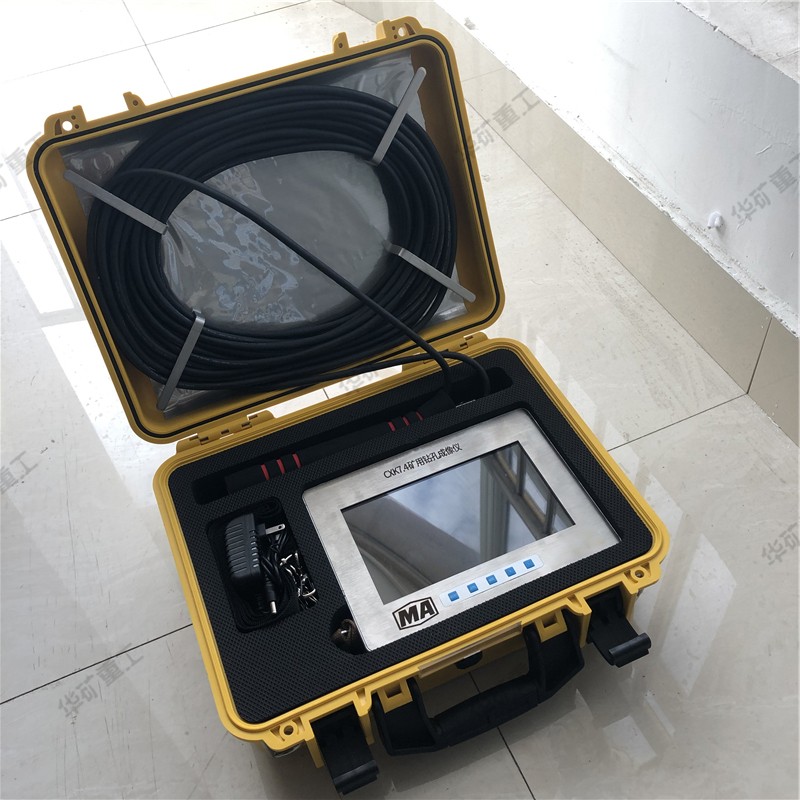

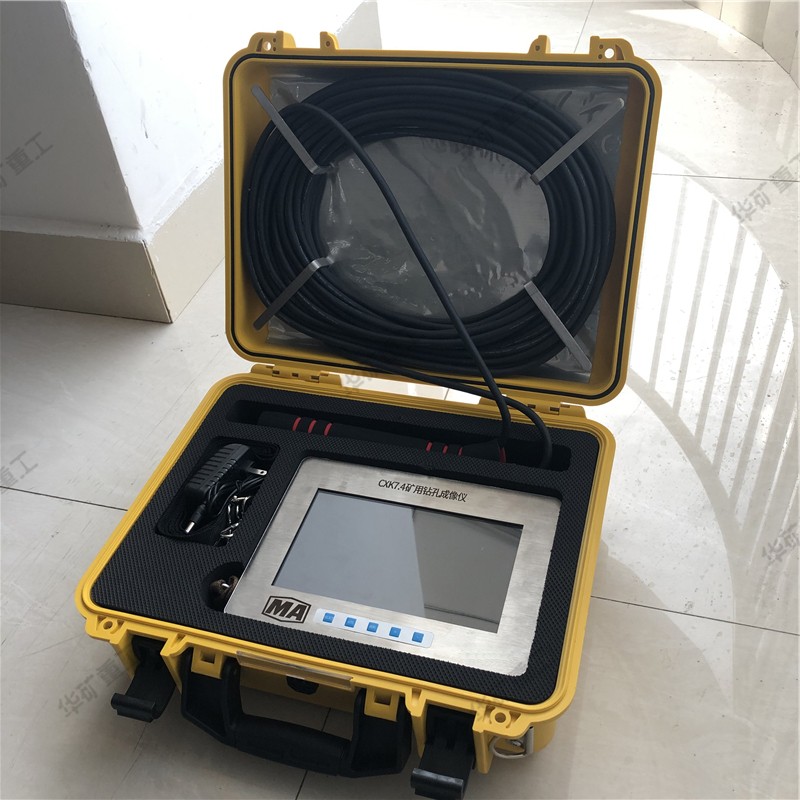

钻孔成像仪

矿用钻孔成像仪产品介绍：

该仪器适用于煤矿井下恶劣条件下的各类钻孔检测，对钻孔进行全孔壁成像、录像，关键部位抓拍图片、局部放大等。主要用于观测断层裂隙产状及发育情况，含水层、溶沟溶洞、含水层出水口位置；观测煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；区分矿体、岩体、煤层、土层等各种地质结构体。该设备采用先进的嵌入式技术，基于Android系统进行软件开发，集钻孔图像采集与存储、视频采集与存储、钻孔轨迹测量、深度测量、图像展开与拼接等功能于一体，一次测量完成用户对钻孔全面直观的观测需求。

矿用钻孔成像仪产品参数：

?产品类型                    便携式

?连续工作时间                不小于8h

?影像记录格式                MPEG－4

?显示屏                     7英寸彩色触摸显示屏

?存储容量                   不小于32G

?产品重量                   主机约2.5kg，计数器约1kg

                             26T探头约0.8kg，42T探头约1.2kg

?深度测量误差               不大于±1%

?光照度                     不低于1000 Lux

?倾角                       测量范围±90°，精度±0.2°，分辨率：0.01°

?方位角                     测量范围0°~360°, 精度±1.5°, 分辨率：0.01°

?工具面向角                 测量范围0°~360°, 精度±1.5°, 分辨率：0.01°

?分辨率                     不低于700Lines
